泉州监控的报警器的安装教程

报警输入设备

报警输入设备使用ALARM IN，可接8路输入（IN1+GND、IN2+GND、…、IN8+GND）。

报警输入可选择“常开/常闭”模式，接受开关量信号。

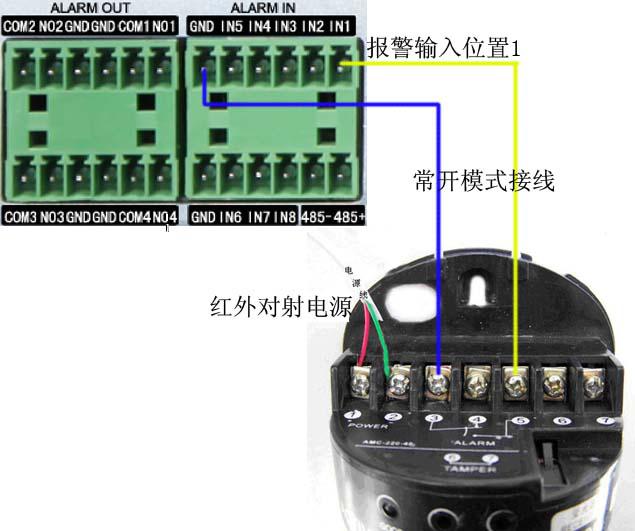

常开模式接线

下图为红外对射报警器，采用“常开”模式，接到DVR报警输入位置“1”

常闭模式接线

下图为红外对射报警器，采用“常闭”模式，接到DVR报警输入位置“1”

注：若报警输入设备为电压输出，则中间需要接入继电器，将电压信号转换为开关量信号。

报警输出设备

报警输出设备使用ALARM OUT，可接4路输出(COM1+NO1、COM2+NO2、…、COM4+NO4)。

报警输出为“常开”模式，输出开关量信号。

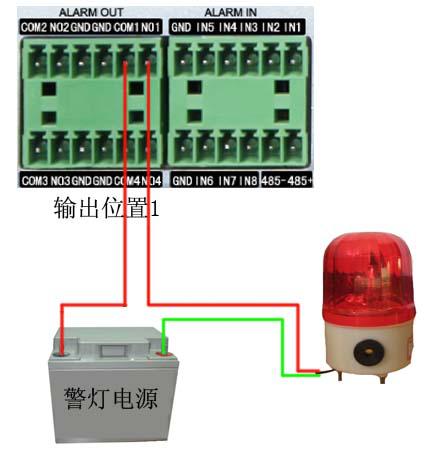

如下图为报警输出位置“1”的接线

注：1.若报警输出设备为大功率设备，中间需要接入继电器防止烧坏本机。

    2.机器未通电时，报警输出默认闭合；机器开机后进入“常开”状态。
